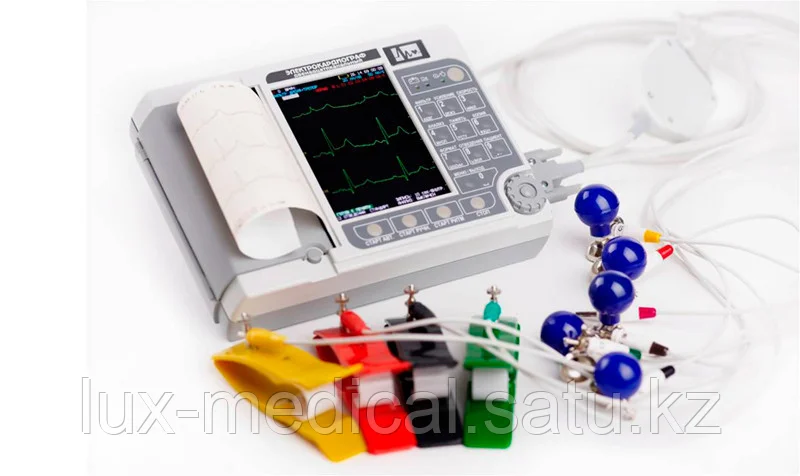

Электрокардиограф двенадцатиканальный ЭК 12Т-01-Р-Д со встроенной программой полной интерпретации

 Электрокардиограф ЭК12Т-01-«Р-Д»  предназначен для проведения электрокардиографических обследований.

Применение:

·  в отделениях функциональной диагностики, кардиологии и интенсивной терапии стационаров;

·  в кабинетах функциональной диагностики поликлиник и медикосанитарных частей;

·  в автомобилях скорой медицинской помощи;

·  в частной медицинской практике.

Электрокардиограф — это переносной прибор, позволяющий оперативно снимать электрокардиограмму при одновременной регистрации трех, шести или двенадцати общепринятых отведений. В электрокардиографе используется принцип съема потенциалов с поверхности тела человека методом наложения электродов.

 Особенности:

·       одновременная печать 1,3,4,6 отведений ЭКГ в формате аналогичном отображаемому на экране и 12 отведений поперек листа бумаги;

·       ЭК обеспечивает съем 6 или 12 отведений ЭКГ пациента в системе общепринятых стандартных отведений Кабрера, Франку, трех отведений ЭКГ по Нэбу , а также выбор произвольных пользовательских отведений;

·       цветной TFT дисплей со светодиодной подсветкой на 3,4,6, 12 каналов ЭКГ;

·       режим «Анализ ЭКГ» с возможностью печати усредненных QRS комплексов;

·       полная синдромальная диагностика 271 заключения (опция);

·       автоматический старт печати при наложении всех ЭКГ электродов или при обнаружении аритмии у пациента, режим добавления ритма;

·       быстрый доступ к основным функциям с помощью «ГОРЯЧИХ КЛАВИШ» и возможность управления с использованием манипулятора;

·       комбинированная алфавитно-цифровая и функциональная пленочная клавиатура;

·       наличие памяти не менее 100 ЭКГ с дальнейшей возможностью их вывода на печать flash-память или ПК;

·       возможность работы с различными группами пациентов: взрослые, дети;

·       настройка всех параметров под каждого пользователя (10 заданных пользовательских профилей);

·       возможность работы в составе стресс-системы;

·       возможность автоматического контроля качества кабеля ЭКГ

·       возможность использования в ЭК как рулонной бумаги 110 мм, так и Z-fold бумаги

·       возможность подключения внешней памяти, внешней клавиатуры и лазерного принтера для одновременной печати 12 отведений ЭКГ на бумаге формата А4 и выход на ПК через COM или USB-порт

·       ПО на ПК по архивированию и синдромальной диагностики ЭКГ;

·       возможность передачи ЭКГ по телефону.

·       возможность передачи ЭКГ по электронной почте;

·       печать заключений о положении электрической оси сердца, о смещении сегмента ST, о амплитудно-временных параметрах комплексов QRS;

·       Построение ритмограммы, гистограммы, скаттерграммы при мониторировании сердечного ритма;

Режимы работы:

·       Автоматический режим:

·       без печати ЭКГ (регистрация в память фрагментов ЭКГ длительностью 10 или 40 сек);

·       4 группы по 3 отведения заданной длины;

·       2 группы по 6 отведений заданной длины;

·       4 группы по 3 отведения заданной длины + одно отведение длительно (ритм);

В автоматическом режиме набор отведений и последовательность печати выбирается в соответствии с выбранной системой отведений – Стандарт, Кабрера, Франк или Нэб. Предусматривается пользовательский набор отведений, в котором пользователь может задать произвольную последовательность печати отведений. Длина печати выбирается пользователем равной 100 или 200, 400мм (1 или 2 страницы) или 3,5,10, 15,25 сек;

Ручной режим:

В ручном режиме печатаются те отведения, которые в данный момент отображает кардиограф на дисплее в том же масштабе:
Анализ ЭКГ:
Предусматриваются следующие форматы печати результатов анализа ЭКГ (в автоматических режимах):

·   без печати результатов анализа;

·   печать результатов анализа в кратком или полном формате и печать или отсутствие печати усредненных (или типовых) кардиокомплексов с метками.

Режим вывода информации на компьютер:
Предусматривается возможность использовать ЭКГ в режиме компьютерного электрокардиографа (опция).

Питание электрокардиографа осуществляется от:

1.      сети переменного тока напряжением 220В ±10% через сетевой адаптер, в том числе при отсутствии аккумуляторов или их неисправности;

2.      от сети постоянного тока 12В;

3.      от встроенных Li-ion аккумуляторов (до 100 ЭКГ);

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

·       Ширина термобумаги - 110 мм, тип бумаги: рулон или Z-fold бумага;

·       Размер экрана- 116х88 мм, с разрешающей способностью 640х480 точек;

·       Тип экрана: цветной TFT дисплей со светодиодной подсветкой;

·       Разрешение печати 8 точек/мм поперек бумаги и 64 точки/мм вдоль бумаги при скорости 25 мм/сек;

·       Скорость движения бумаги – 5; 10; 12.5; 25 и 50 мм/сек

·       Антитреморный фильтр 35Гц - 20дБ/октаву, фильтр сетевого напряжения и антидрейфовый фильтр без искажения положения ST сегмента;

·       Возможность отключения и регулировки громкости звуковых сигналов R-зубца ЭКГ и клавиатуры;

·       ЧСС до 300 ударов в минуту;

·       Возможность вывода на печать и на экран цифровой или буквенной информации;

·       Возможность обнаружения сигналов кардиостимулятора и защита от дефибрилляции;

Комплект поставки

·  блок электрокардиографический;

·  кабель электродный;

·  блок сетевой;

·  комплект ЭКГ электродов;

·  гель электродный;

·  термобумага 110 мм х 30 м;

·  руководство по эксплуатации;

·  сумка.

Регистрационное удостоверение в Республике Казахстан: РК-МТ-7№014847 от 21.09.2015г. до 21.09.2022г.

Сертификат СИ в  Республике Казахстан: KZ.02.01.00280-2019 от 17.09.2019г. до 17.09.2024г.
