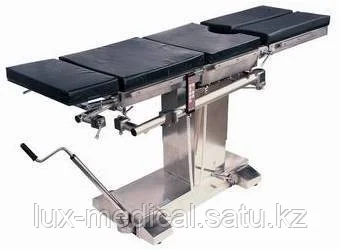

Стол операционный ОМ-30 универсальный

1.1   Грузоподъемность стола, не более .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 160 кг

1.2   Высота стола (без матраса):

в крайнем нижнем положении, не более .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 750 мм

в крайнем верхнем положении, не менее .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 1050 мм

1.3   Длина панели стола при максимально выдвинутой головной секции .  .  .  .  .  . 2000 мм

1.4   Ширина панели стола .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 500 мм

1.5   Ширина стола по рейкам .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 550 мм

1.6   Длина головной секции, не более .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 250 мм

1.7   Длина сечения рейки для крепления съемных приспособлений .  .  .  .  .  .  .  .  . 25 мм

1.8   Ширина сечения рейки для крепления съемных приспособлений .  .  .  .  .  .  .  . 10 мм

1.9   Номинальное напряжение сети .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 220 В

        частота сети внешнего источника питания .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 50 Гц

1.10 Мощность, потребляемая приводом стола, не более .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 400 В×А

1.11 Продольный наклон панели стола, не менее:

в головную сторону (положение по Тренделенбургу) .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .          30°

в ножную сторону (положение по анти-Тренделенбургу) .  .  .  .  .  .  .  .  .  .  .  .  .  . 30°

1.12 Боковой наклон панели стола, не менее:

вправо .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .         20°

влево .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .           20°

1.13 Наклон спинной секции, не менее:

вверх .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .        75°

вниз .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .          60°

1.14 Наклон ножной секции вниз, не менее .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 90°

1.15 Максимальное выдвижение головной секции .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 100 мм

1.16 Масса стола без комплектующих изделий, не более .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 185 кг

2  СОСТАВ  ИЗДЕЛИЯ,  УСТРОЙСТВО  И  РАБОТА

1. Стол имеет электромеханический привод, обеспечивающий подъем и опускание, продольные и боковые наклоны панели и наклон спинной секции.
2. Стол имеет также ручной привод, который полностью дублирует электромеханический привод приводимый в действие рукояткой 1 (рисунок 1) при соответствующем положении переключателя 2, имеющего пять фиксированных положений.
3. Операционный стол состоит из тумбы 3 и панели 4.
4. Тумба состоит из шасси 5 и стойки 6, закрытых кожухами из нержавеющей стали, в которых смонтированы: электропривод, ручной привод, механизм подъема и опускания панели стола, механизм боковых наклонов и положений по Тренделенбургу, механизм установки стола на колеса.
5. Стол перекатывается на колесах. Установка стола на колеса производится нажатием ногой на педаль 7 с поворотом ее под упор. При этом стол поднимается вверх на 15 мм, становясь на четыре колеса. Нажатием на педаль 7, выводом ее из-под упора, стол опускается на четыре опоры.
6. Панель стола изготовлена из нержавеющей стали и состоит из четырех секций: головной 8, спинной 9, центральной (тазобедренной) 10 и ножной 11. Ножная секция состоит из двух частей — правой и левой. Спинная и центральная секции связаны между собой шарнирно.

7. Головная и ножная секции стола съемные. Головная секция может присоединяться к спинной или центральной секции посредством двух штырей, которые вставляются в отверстия секции и закрепляются на ней фиксаторами 12. Головная секция ¾ с двойным шарниром, который обеспечивает положение головной секции, при котором обеспечивается правильное расположение пациента при операции на почках в положении на боку без почечного валика. Фиксирование головной секции в выбранном положении производится ручками 13.

   Ножные секции присоединяются к спинной или центральной секции при помощи направляющих, которые вставляются в пазы секции и закрепляются на ней фиксаторами 14. Ножные секции можно установить с различным наклоном относительно спинной или центральной секции стола или развести в стороны. Фиксация в нужном положении клеммными и конусными зажимами производится ручками 15.

   На панели стола расположены матрасы, которые крепятся своими штырями в отверстиях на секциях панели стола.

   Пульт  предназначен для ввода команд в блок управления. Пульт выполнен в виде компактного пенала, умещающегося на ладони. Корпус пульта состоит из основания и крышки, стянутых четырьмя винтами. Внутри корпуса размещается печатная плата с электронными элементами и кнопочными переключателями. Толкатели кнопочных переключателей выступают на лицевую поверхность корпуса через отверстия в крышке и накрыты плоской фальшпанелью с изображенными на ней символами управления механизмами стола.
8. Блок питания обеспечивает питание блока управления напряжением постоянного тока                     36 В. Внешний вид блока питания представлен на рисунке 3. Блок питания выполнен в корпусе из поликарбоната и предназначен для размещения его на горизонтальной поверхности. Предусмотрена возможность крепления блока питания на вертикальной плоскости. Для этого на нижней поверхности корпуса блока питания установлены металлические петли с отверстиями под крепежные винты с диаметром головки 9 мм. На верхней панели блока питания установлен сетевой выключатель 1, индикатор 2 «Сеть» наличия напряжения в сети и индикатор 3 «Питание привода» наличия выходного напряжения. На передней панели блока питания установлена розетка 4 для подключения нагрузки, два держателя предохранителей 5 и сетевой ввод с жгутом и вилкой 6 для подключения блока питания к питающей сети 220 В/ 50 Гц.

Регистрационное удостоверение в Республике Казахстан: РК-МТ-7№003366 от 07.12.2011г.
